Подстанции КТП киоскового типа

Назначение и условия эксплуатации

Комплектные трансформаторные подстанции киоскового типа КТП-К предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10(6) кВ на низшее напряжение 0,4 кВ. Они применяются в системах электроснабжения городских микрорайонов, промышленных зон, сельскохозяйственных и инфраструктурных объектов, где требуется компактное, быстро монтируемое и защищённое решение.

Подстанции рассчитаны на длительный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Изготовление и эксплуатация ведутся в соответствии с ГОСТ 14695-80, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Завод выпускает киосковые подстанции в нескольких климатических исполнениях, адаптированных к работе в различных макроклиматических районах.

Выбор исполнения выполняется по ГОСТ 15150-69 с учётом района размещения. Стандартное предложение — У1 для наружной установки.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Конструкция киоска должна обеспечивать защиту от дождя, снега и прямого солнечного излучения.

Специфика и особенности

Киосковые подстанции КТП-К отличаются цельнометаллическим утеплённым корпусом, который собирается и испытывается на заводе. Это исключает монтажные операции на объекте, сводя установку к размещению киоска на фундаменте и подключению кабелей.

• Заводская готовность — киоск поставляется с уже установленным трансформатором, щитами УВН и РУНН;
• Универсальность по типу трансформатора — внутрь устанавливаются масляные модели ТМ, ТМГ, ТМЗ, ТМФ, ТМГФ в радиаторном или гофрированном баке;
• Климатическая адаптация — утеплённые стенки, система вентиляции и обогрева (опция) обеспечивают работу при температурах до –60 °С (исполнение УХЛ1);
• Безопасность — двери всех отсеков оснащены механическими блокировками, исключающими доступ под напряжением;
• Вандалозащищённость — скрытые петли, усиленные замки, сталь толщиной от 2 мм.

Возможна компоновка киоска как отдельными отсеками (трансформаторный, УВН, РУНН), так и в общем зале — в зависимости от мощности и требований проекта.

Основные комплектующие

Типовой состав киосковой КТП включает надёжное оборудование, проверенное на совместимость и безопасность.

• Силовой трансформатор — масляный мощностью от 25 до 2500 кВА (ТМ, ТМГ, ТМЗ, ТМФ, ТМГФ).
• Устройство высокого напряжения (УВН) — выключатель нагрузки с предохранителями или вакуумный выключатель.
• Распределительное устройство 0,4 кВ (РУНН) — автоматические выключатели, рубильники, панели учёта.
• Киоск (оболочка) — сварной металлический корпус с порошковой покраской, двери, жалюзи, система вентиляции.
• Системы собственных нужд — освещение, обогрев, розетки, автоматика управления уличным освещением (опции).

Требования к эксплуатации

Эксплуатация КТП киоскового типа должна проводиться аттестованным персоналом в соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте целостность киоска, запоров, заземления и антикоррозийного покрытия;
• убедитесь в исправности блокировок и сигнализации;
• измерьте сопротивление изоляции всех цепей;
• проверьте уровень масла и давление (для герметичных моделей) в трансформаторе.

В процессе работы

• не допускайте перегрузок трансформатора сверх норм ГОСТ 14209-97;
• контролируйте температуру масла и контактных соединений (рекомендован тепловизионный осмотр);
• следите за состоянием вентиляционных жалюзи — не допускайте их загрязнения и обледенения.

Порядок технического обслуживания и испытаний электрооборудования КТП — по ПТЭЭП, приложение 3. Допустимые перегрузки трансформатора — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

Киосковые подстанции нашего завода обеспечивают высокий уровень защиты персонала, населения и самого оборудования.

• Электробезопасность — механические блокировки дверей исключают попадание в отсеки под напряжением;
• Пожаробезопасность — негорючий металл киоска, масло трансформатора не поддерживает горение;
• Дугостойкость — конструкция выдерживает избыточное давление при внутренней дуге (опционально);
• Вандалозащищённость — скрытые петли, усиленные замки, отсутствие съёмных элементов снаружи;
• Быстрый монтаж — киоск устанавливается на фундамент и подключается за 1 смену, без сварочных и строительных работ.

«Киосковая подстанция — это оптимальный баланс цены, надёжности и скорости установки. Мы собираем киоски в заводских условиях, испытываем их и выдаём готовый продукт, который остаётся только подключить».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания КТП-К разработан с учётом требований ПТЭЭП и опыта эксплуатации в различных климатических зонах.

Виды и периодичность

При использовании герметичных трансформаторов (ТМГ, ТМГФ) замена масла в течение всего срока службы не требуется. Рекомендуется раз в 5 лет проверять лакокрасочное покрытие киоска и при необходимости обновлять его.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для герметичных масляных трансформаторов интервал испытаний масла может быть увеличен при стабильном внутреннем давлении и температуре.

Конструкция, устройство

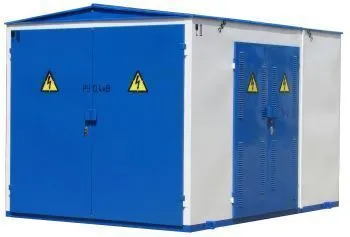

Киосковая КТП представляет собой цельносварной металлический корпус, разделённый перегородками на отсеки: трансформаторный, высоковольтный (УВН) и низковольтный (РУНН). Каждый отсек имеет отдельную дверь с блокировкой.

Корпус и отсеки

Трансформаторный отсек имеет усиленный пол и направляющие для закатки трансформатора. Шинные мосты между отсеками выполнены изолированными медными или алюминиевыми шинами.

Конструкция киоска соответствует требованиям ГОСТ 14695-80 по механической прочности и степени защиты IP. Заземление корпуса — по ПУЭ, гл. 1.7.

Собственное производство

Завод осуществляет полный цикл изготовления киосковых подстанций: от металлоконструкций до комплексных испытаний.

• лазерная резка и гибка стального листа с точностью до 0,1 мм;
• сварка киоска в кондукторах, исключающих перекосы и деформации;
• порошковая покраска в автоматической камере с горячей полимеризацией;
• монтаж трансформатора, щитов УВН и РУНН, систем вентиляции и обогрева;
• испытания электрической прочности, блокировок и тепловизионный контроль.

«Киоск — это не просто коробка. Это сложное изделие, от качества которого зависит безопасность людей и сохранность дорогостоящего оборудования. Поэтому мы контролируем каждый сварной шов и каждый слой краски».
Ведущий инженер-конструктор

Линейка продукции

Завод предлагает киосковые КТП мощностью от 25 до 2500 кВА в одно- и двухтрансформаторном исполнении. Базовые модели приведены ниже.

Полный перечень моделей с установочными размерами и весом предоставляется по запросу. Возможно изготовление двухтрансформаторных киосков (2КТП-К) с АВР.

Расшифровка маркировки

Маркировка на примере КТП-К-400/10-0,4 У1:

• К — комплектная;
• ТП — трансформаторная подстанция;
• К (второе) — киоскового типа;
• 400 — мощность трансформатора, кВА;
• 10 — номинальное напряжение ВН, кВ;
• 0,4 — номинальное напряжение НН, кВ;
• У1 — климатическое исполнение.

Если подстанция двухтрансформаторная, маркировка принимает вид 2КТП-К. Для киосков из сэндвич-панелей используется индекс С (КТП-С).

Надежность продукции и гарантийное обслуживание

Каждый киоск КТП перед отгрузкой проходит полный цикл приёмо-сдаточных испытаний, подтверждающих соответствие проектным параметрам.

Заводские испытания включают: измерение сопротивления изоляции, высоковольтные испытания, проверку блокировок, тепловизионную съёмку контактов. Протоколы прилагаются к паспорту.

Гарантийный срок — 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. Завод обязуется в гарантийный период устранить заводские дефекты или заменить вышедшее из строя оборудование.

Условие гарантии — соблюдение правил транспортировки, монтажа и эксплуатации в соответствии с ПТЭЭП и руководством по эксплуатации.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и тип трансформатора;
• класс напряжения ВН и НН;
• климатическое исполнение и тип киоска (металл, сэндвич);
• состав УВН, количество и номиналы фидеров РУНН;
• необходимость обогрева, освещения, приборов учёта, АВР.

Инженеры завода подготовят технико-коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• для постоянных заказчиков возможна отсрочка платежа.

Цены фиксируются спецификацией до конца календарного месяца. Доставка осуществляется автотранспортом завода или самовывозом.

Персональный подбор и быстрый заказ

Специалисты завода помогут скомпоновать киосковую КТП под ваш проект: рассчитают нагрузки, подберут трансформатор, разработают схему РУНН и компоновку отсеков. Мы учтём климатические условия, категорию надёжности и особенности площадки.

Для быстрого заказа звоните по телефону горячей линии или оставляйте заявку на сайте. Срок изготовления стандартного киоска — 6–8 недель. Нестандартные решения — по согласованию.

«Киосковая подстанция — это то, с чего начинается надёжное электроснабжение. Мы сопровождаем проект от расчёта до ввода в эксплуатацию, чтобы вы получили готовое, проверенное решение, которое не подведёт».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация КТП киоскового типа регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
